Analize fonksyon ak prensip miltimèt la
Multimèt, ke yo rele tou miltimèt, miltimèt, twa mèt, miltimèt, elatriye, se enstriman mezi endispansab nan elektwonik pouvwa ak lòt depatman. Anjeneral, objektif prensipal la se mezire vòltaj, aktyèl ak rezistans. Multimèt yo divize an multimèt pointeur ak multimèt dijital dapre metòd ekspozisyon an. Li se yon enstriman mezi milti-fonksyonèl ak milti-ranje. Anjeneral, miltimèt la ka mezire DC aktyèl, DC vòltaj, AC aktyèl, AC vòltaj, rezistans ak nivo odyo, elatriye, ak kèk ka mezire tou AC aktyèl, kapasite, enduktans ak semi-conducteurs. Gen kèk paramèt (tankou ) ak sou sa.
Yon miltimèt se yon enstriman mayetoelektrik ak yon redresman ki ka mezire divès paramèt elektrik tankou AC ak DC aktyèl, vòltaj ak rezistans. Pou chak kantite elektrik, gen jeneralman plizyè chenn. Konnen tou kòm miltimèt oswa miltimèt pou kout. Miltimèt la konpoze de yon ammèt magnetoelectric (tèt mèt), yon kous mezire ak yon switch seleksyon. Divès paramèt elektrik yo ka mezire fasilman pa chanje switch seleksyon an. Prensipal baz kalkil sikwi li yo se lwa Ohm sikwi fèmen. Gen anpil kalite miltimèt, epi yo ta dwe chwazi selon kondisyon diferan lè w ap itilize yo.
Fonksyon debaz yo
Ka miltimèt la dwe itilize pa sèlman pou mezire rezistans nan objè a mezire, men tou, pou mezire vòltaj DC a. Gen kèk miltimèt ka menm mezire paramèt prensipal yo nan tranzistò ak kapasite nan kondansateur. Li se youn nan konpetans debaz yo nan teknoloji elektwonik yo dwe konplètman konpetan nan itilizasyon miltimèt. Miltimèt komen yo enkli multimèt pointeur ak multimèt dijital. Multimètre pointeur a se yon enstriman mezi milti-fonksyonèl ak tèt mèt la kòm eleman debaz la, ak valè mezire li pa pointeur tèt mèt la. Se valè a mezire nan miltimèt dijital la dirèkteman parèt nan fòm dijital pa ekspozisyon an kristal likid, ki se fasil li, ak kèk tou gen yon fonksyon èd memwa vwa. Yon miltimèt se yon mèt ki konbine yon voltmèt, yon ammèt ak yon ohmèt nan yon sèl tèt.
Ranje aktyèl DC miltimèt la se yon voltmèt DC milti-ranje. Ranje vòltaj la ka elaji pa konekte rezistans nan divize vòltaj sikwi fèmen an paralèl ak tèt la mèt. Fichye vòltaj DC miltimèt la se yon voltmèt DC milti-ranje. Konekte vòltaj divize rezistans nan seri ak tèt la mèt ka elaji ranje vòltaj li yo. Diferan vòltaj divize rezistans gen diferan korespondan ranje mezi. Tèt la nan miltimèt la se yon mekanis mezire sistèm mayeto-elektrik, ki ka sèlman pase nan aktyèl dirèk, epi sèvi ak dyod pou chanje kouran altènatif nan aktyèl dirèk, kidonk reyalize mezi aktyèl altène.
Estrikti ak konpozisyon
Multimèt la konpoze de twa pati prensipal: tèt mèt, sikwi mezire ak switch chanjman. Multimèt la se yon zouti debaz nan domèn tès elektwonik, epi li se tou yon enstriman tès lajman itilize. Multimèt yo rele tou miltimèt, mèt twa-bi (A, V, Ω se aktyèl, vòltaj, ak rezistans), multiplexeur, ak mèt. Multimèt yo divize an multimèt pointeur ak multimèt dijital. Genyen tou yon ekspozisyon ak fonksyon osiloskop. Onn miltimèt se yon enstriman mezi milti-fonksyonèl, milti-ranje. Multimèt jeneral yo ka mezire DC aktyèl, DC vòltaj, AC vòltaj, rezistans ak nivo odyo, elatriye, ak kèk ka mezire tou AC aktyèl, kapasite, enduktans, tanperati ak kèk paramèt semi-conducteurs (dyodes, tranzistò). Multimèt dijital yo te vin endikap epi yo te ranplase mèt analòg. Konpare ak enstriman analòg, enstriman dijital yo gen gwo sansiblite, gwo presizyon, ekspozisyon klè, gwo kapasite surcharge, fasil pou pote, ak plis pratik ak senp yo sèvi ak.
chèf
Tèt miltimèt la se yon galvanomèt sansib. Kadran an sou tèt la enprime ak senbòl divès kalite, mak echèl ak valè. Senbòl AV-Ω endike ke ammèt la se yon miltimèt ki ka mezire aktyèl, vòltaj ak rezistans. Gen plizyè liy echèl enprime sou kadran an, pami ki youn ki make ak "Ω" sou bò dwat la se liy echèl rezistans, fen dwat la se zewo, fen gòch la se ∞, ak distribisyon valè echèl la inegal. Senbòl "-" oswa "DC" vle di kouran dirèk, "~" oswa "AC" vle di kouran altènatif, ak "~" vle di liy echèl ki komen ak tou de AC ak DC. Plizyè ranje nimewo anba liy echèl la se valè echèl ki koresponn ak diferan pozisyon switch seleksyon an.
Genyen tou yon bouton ajisteman pozisyon zewo mekanik sou tèt mèt la pou korije pozisyon zewo pointeur nan fen gòch la.
chanje
Chanjman seleksyon miltimèt la se yon switch rotary milti-pozisyon. Itilize pou chwazi atik mezi ak chenn.
Atik jeneral mezi miltimèt yo enkli: "mA"; DC aktyèl, "V(-)": DC vòltaj, "V(~)": AC vòltaj, "Ω": rezistans. Chak atik mezi divize an plizyè chenn diferan pou seleksyon.
Tès plon ak tès plon Jack
Plon tès yo divize an wouj ak nwa. Lè w ap itilize, mete plon tès wouj la nan Jack ki make "plis", epi mete plon tès nwa a nan Jack ki make "-".
Mèt (kalite konsèy)
Li se yon wo-sansiblite magnetoelectric DC ammeter. Endikatè pèfòmans prensipal yo nan miltimèt la fondamantalman depann sou pèfòmans nan tèt la mèt. Sansiblite nan tèt la mèt refere a valè aktyèl la DC ap koule tankou dlo nan tèt la mèt lè pointeur nan tèt la mèt devye nan echèl konplè. Pi piti valè a, se pi wo sansiblite tèt mèt la. Pi gwo rezistans entèn la lè w mezire vòltaj, se pi bon pèfòmans li. Gen kat liy echèl sou tèt mèt la, ak fonksyon yo jan sa a: ba yo (soti anba a) yo make ak R oswa Ω, ki endike valè a rezistans, epi lè switch la nan blòk la ohm, li echèl sa a. liy. Dezyèm ba a make ak ∽ ak VA, ki endike AC, DC vòltaj ak DC aktyèl valè. Lè switch transfè a nan AC, vòltaj DC oswa DC aktyèl Kovèti pou, ak seri a se nan yon pozisyon ki pa AC 10V, li fil echèl sa a. Twazyèm liy lan make ak 10V, ki endike valè vòltaj AC 10V. Lè switch la nan ranje vòltaj AC ak DC ak seri a nan AC 10V, li liy echèl sa a. Katriyèm ba a, ki make dB, endike nivo odyo a.

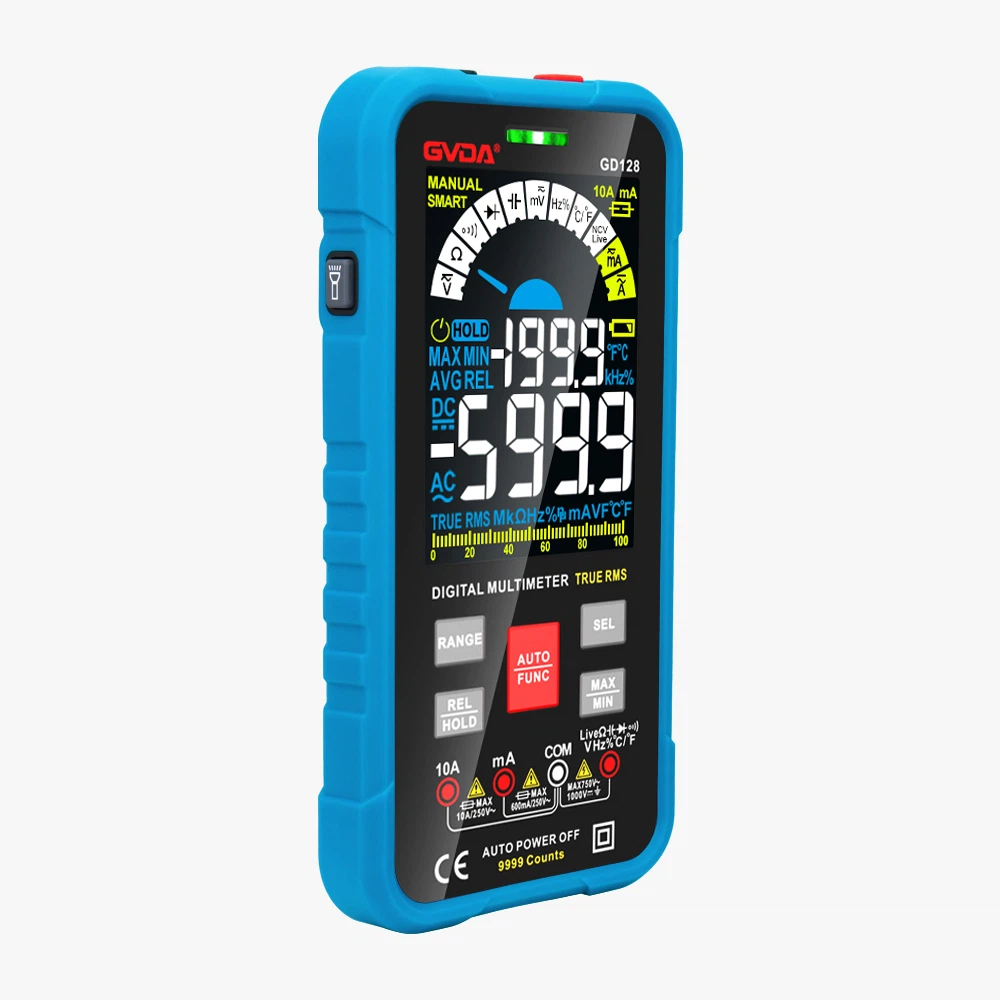

Mèt (dijital)
Tèt yon miltimèt dijital jeneralman konpoze de yon chip konvèsyon A/D (analòg/dijital) plis eleman periferik ak ekspozisyon kristal likid. Presizyon miltimèt la afekte pa tèt la. An jeneral, nimewo a konvèti pa chip A/D a rele tou Pou 3 1/2 chif miltimèt, 4 1/2 chif miltimèt ak sou sa. Chip yo souvan itilize yo se ICL7106 (3.5-chif LCD manyèl seri klasik chip, vèsyon ki vin apre yo se 7106A, 7106B, 7206, 7240, elatriye), ICL7129 (4 ak yon mwatye LCD manyèl seri klasik chip), ICL7107 ( 3.5-chif ki ap dirije manyèl ranje klasik chip).
Liy pou mezire
Sikwi mezi a se yon kous ki itilize pou konvèti divès kalite objè ki mezire nan ti kouran DC apwopriye pou mezi mèt. Li konpoze de rezistans, konpozan semi-conducteurs ak pil.
Li ka konvèti divès kalite objè mezire (tankou aktyèl, vòltaj, rezistans, elatriye) ak diferan chenn nan yon sèten kantite ti DC aktyèl atravè yon seri de pwosesis (tankou redresman, shunting, divizyon vòltaj, elatriye) kalib pou mezire. .
switch transfè
Fonksyon li se chwazi divès kalite liy mezi pou satisfè kondisyon mezi diferan kalite ak chenn. Switch transfè a se jeneralman yon kadran sikilè ak fonksyon ak ranje ki make alantou li.
prensip k ap travay
Prensip debaz la nan miltimèt la se sèvi ak yon sansib magnetoelectric DC ammeter (mèt mikroanpèr) kòm tèt la mèt.
prensip konsepsyon
Pwosesis mezi miltimèt dijital la konvèti valè mezire an nan yon siyal vòltaj DC pa sikwi konvèsyon an, ak Lè sa a, konvèti kantite vòltaj analòg la nan yon kantite dijital pa konvètisè analòg / dijital (A / D), ak Lè sa a, konte atravè elektwonik la. kontwa, epi finalman sèvi ak valè dijital rezilta mezi ki parèt dirèkteman sou ekspozisyon an.
Fonksyon miltimèt la pou mezire vòltaj, aktyèl ak rezistans reyalize atravè pati sikwi konvèsyon an, pandan mezi aktyèl la ak rezistans baze sou mezi vòltaj, sa vle di, miltimèt dijital la elaji sou baz la. dijital DC voltmèt.
Konvètisè A / D nan voltmèt dijital DC a konvèti kantite vòltaj analòg ki chanje kontinyèlman ak tan nan yon kantite dijital, ak Lè sa a, kantite dijital la konte pa kontwa elektwonik la pou jwenn rezilta mezi a, ak Lè sa a, rezilta mezi a parèt pa kous la ekspozisyon dekodaj. Sikwi kontwòl lojik la kontwole travay kowòdone kous la, epi konplete tout pwosesis mezi an sekans anba aksyon revèy la.
Lè yon ti kouran pase nan tèt mèt la, pral gen yon endikasyon aktyèl. Sepandan, tèt la mèt pa ka pase yon gwo kouran, kidonk kèk rezistans yo dwe konekte nan paralèl oswa nan seri sou tèt la mèt nan shunt oswa bese vòltaj la, konsa tankou mezire aktyèl la, vòltaj ak rezistans nan kous la.
