Atik sa a pral yon ti tan eksplike metòd mezi a ak chanjman Kovèti pou nan ranje vòltaj rezistans miltimèt dijital la, pou tout moun ka gen yon konpreyansyon pi fon sou prensip mezi nan ranje vòltaj rezistans multimèt dijital la.
Dyagram chema tès rezistans

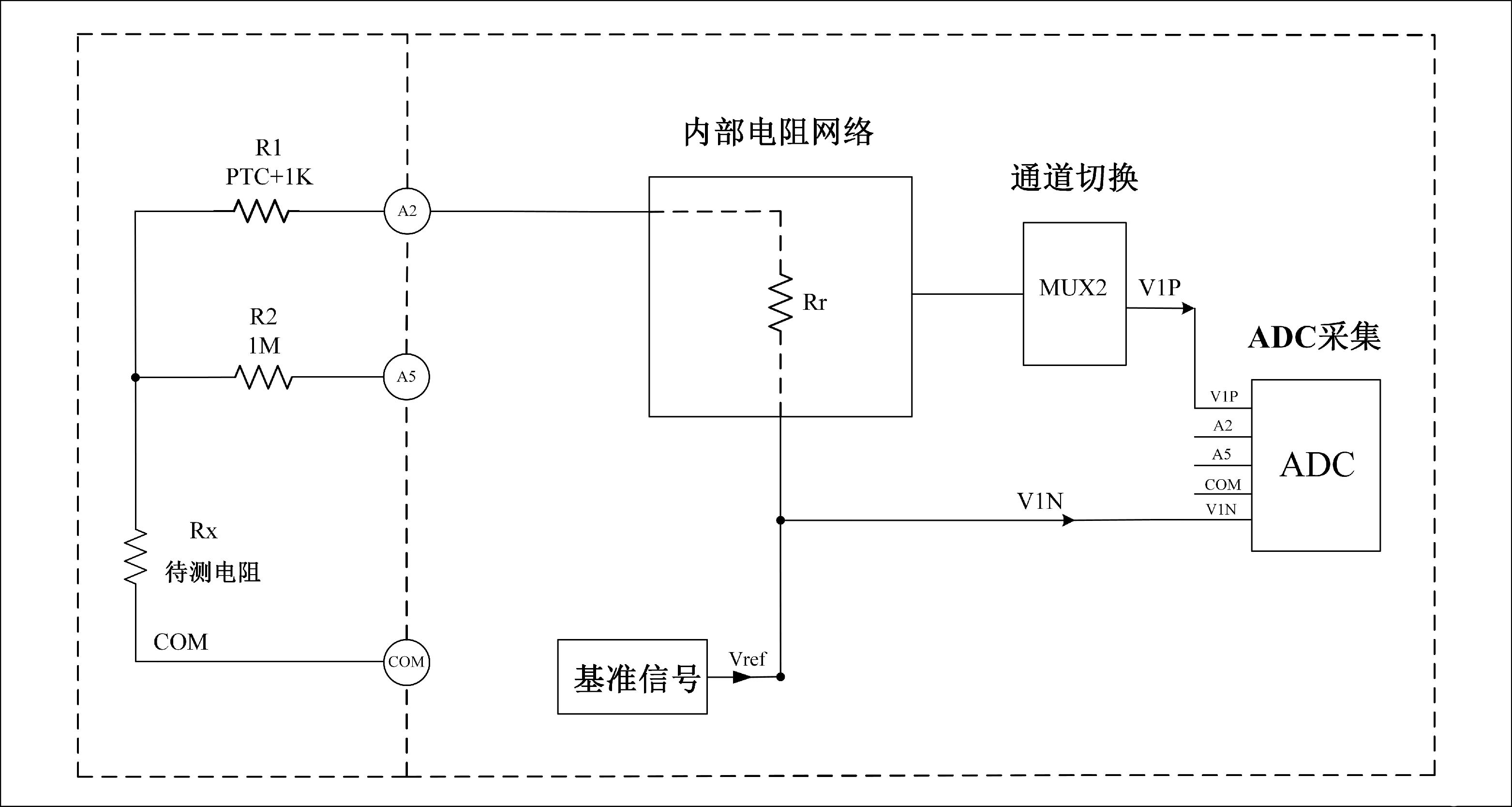

Figi 1 se yon dyagram chema an jeneral nan koneksyon an nan pati nan opinyon siyal Kovèti pou rezistans lè yo itilize chip Jinghua Micro SD7890 kòm yon solisyon multimèt dijital. Rezistans yo dwe mezire se Rx, ak rezo rezistans andedan chip la ka bay nou yon rezistans referans Rr pou mezire rezistans. Lè yo chwazi Kovèti pou rezistans a, yo ka chwazi diferan rezo rezistans pou chanje diferan rezistans referans. Pa gen okenn nesesite pou konstwi yon rezo switch deyò pou chanje rezistans referans a. Se poutèt sa, kous la nan pati nan opinyon ekstèn siyal se relativman senp, epi pri pyès ki nan konpitè redwi anpil.
Figi 1. Rezistans Mezi Koneksyon Schematic
Prensip Mezi Rezistans
Figi 1 se yon dyagram chema koneksyon rezo switch entèn chip la. Prensip la se jenere yon vòltaj referans Vref soti nan siyal referans la, vòltaj la nan tèminal COM la se Vcom, rezistans a yo dwe mezire se Rx, ak rezistans referans entèn Rr la konekte nan seri yo fòme yon bouk. Vref vòltaj pwodiksyon an ka diferan. Yon prensip se fè divizyon vòltaj la sou Rx pi gwo ke posib, ak Lè sa a, sèvi ak 24-bit-wo presizyon ADC andedan chip la pou mezire vòltaj yo atravè rezistans Rx ak Rr, respektivman, pou jwenn valè kòd yo. ADCRx ak ADCRr, ak Lè sa a, dapre koneksyon an seri Prensip la nan divize vòltaj sikwi ka rezoud valè a rezistans nan Rx.
Derivasyon an se jan sa a:
Apre senplifikasyon:
Dyagram chema tès vòltaj la

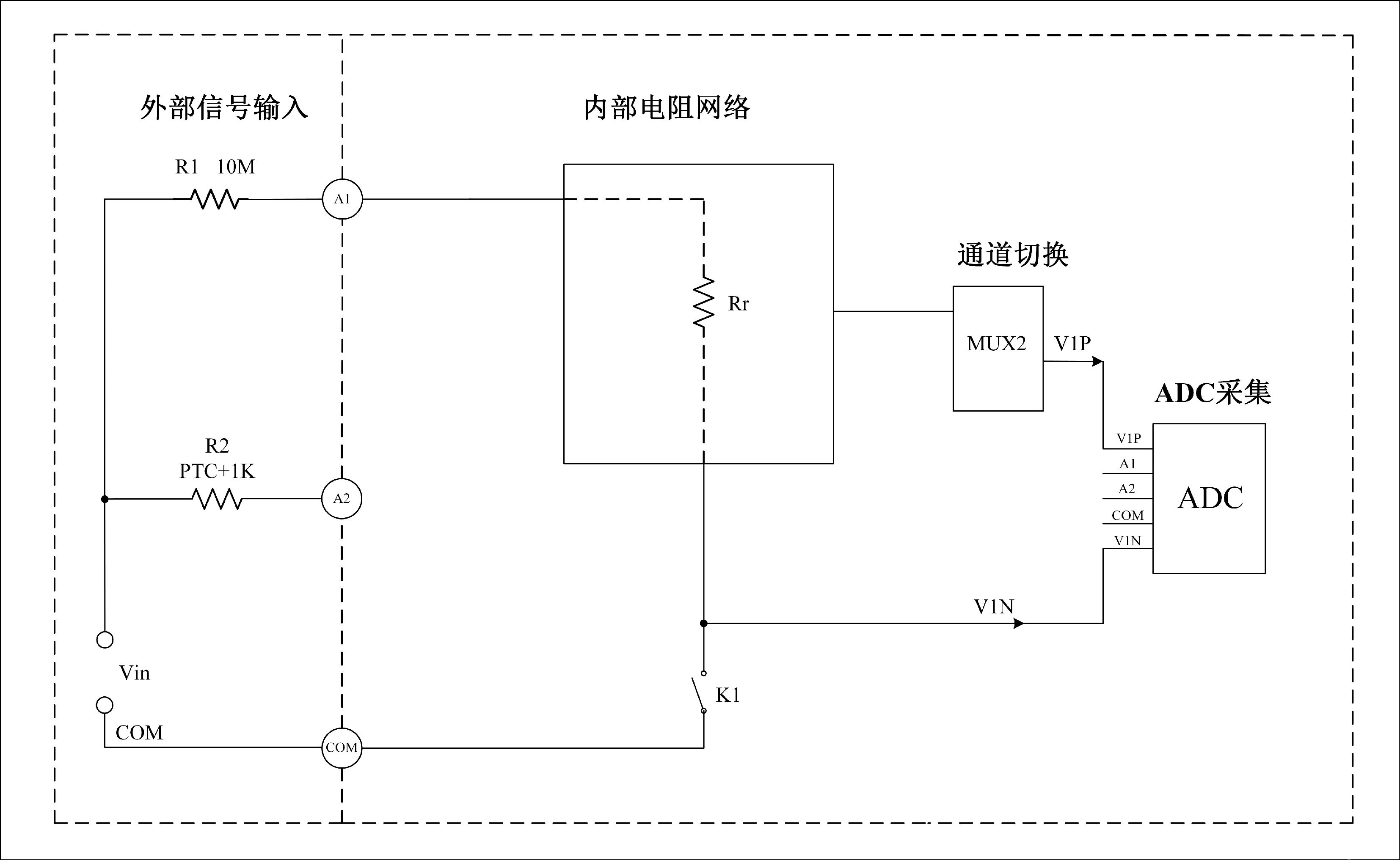

Figi 2 se dyagram an jeneral schematic koneksyon an nan pati nan opinyon siyal ranje vòltaj lè yo itilize chip Jinghua Micro SD7890 kòm yon solisyon multimèt dijital. Vòltaj la pou mezire se Vin, ak rezo rezistans andedan chip la ka bay nou rezistans referans Rr nan rezistans divize vòltaj la. Lè yo chwazi diferan nivo vòltaj, yo ka chwazi diferan rezo rezistans pou chanje diferan rezistans referans. Pa gen okenn nesesite pou konstwi yon rezo switch deyò pou chanje rezistans referans yo. Se poutèt sa, kous la nan pati nan opinyon ekstèn siyal se relativman senp, epi pri pyès ki nan konpitè redwi anpil.
Figi 2. Dyagram chema koneksyon mezi vòltaj
Prensip mezi vòltaj
Figi 2 se yon dyagram chema koneksyon rezo switch entèn chip la. Prensip la se divize vòltaj la soti nan siyal la ekstèn vòltaj opinyon atravè rezistans nan 10M nan rezo a rezistans entèn, epi fèmen switch la K1 konekte nan COM yo fòme yon bouk. Mezi ranje vòltaj yo jeneralman kalibre. Rezo rezistans entèn la pral chanje ant diferan nivo vòltaj. Yon prensip se fè divizyon vòltaj la sou Rr pi gwo ke posib, ak Lè sa a, sèvi ak 24-bit-wo presizyon ADC andedan chip la pou mezire vòltaj la atravè rezistans Rr la pou jwenn valè kòd Din, ak Lè sa a, dapre to Prensip la divize vòltaj la nan kous la seri ka rezoud valè a vòltaj nan Vin.
Derivasyon an se jan sa a:
Epilòg
SD7890 chip malen itilize rezo rezistans andedan chip la pou reyalize mezi rezistans ak vòltaj, ak kous periferik la senp, kapasite anti-entèferans la fò, presizyon mezi ak fyab mezi yo amelyore, rezistans ak presizyon mezi vòltaj se nan ± 0.5 pousan (tout mezi yo se tout mezi pwopòsyonèl konpanse erè ki egziste nan sistèm nan), epi an menm tan an, li ka diminye pri pwodiksyon an nan manifakti a ak amelyore efikasite pwodiksyon an.
