Antretyen Fòt analiz de AC Power Supply

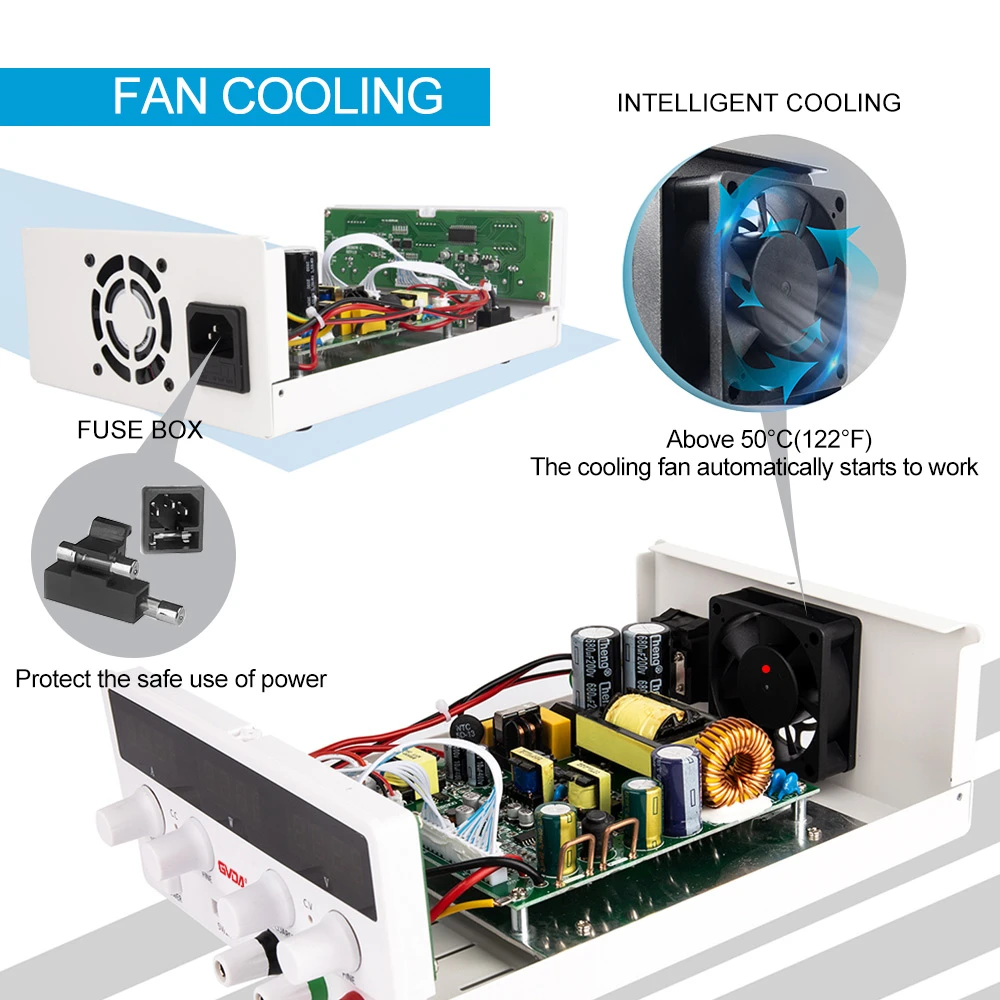

Fòt 1: fuse a kònen
Lè sa a kalite echèk rive, premye louvri bwat ekipman pou pouvwa a epi tcheke si fuse ki sou ekipman pou pouvwa a kònen, konsa tankou preliminèman detèmine si kous la varyateur echwe. Si se konsa, li se koze pa twa sitiyasyon sa yo: yon dyòd redresman pon nan kous la opinyon kraze; kondansateur elektwolitik filtre wo-vòltaj la kraze; tib switch pouvwa varyateur la domaje. Rezon prensipal la se ke DC filtraj ak transfòmasyon sikui osilasyon travay nan vòltaj segondè (plis 300V) ak gwo aktyèl pou yon tan long, espesyalman lè vòltaj la AC chanje anpil ak chaj pwodiksyon an lou, fòt la nan kònen fuse se tendans. rive. Sikwi filtè DC a konpoze de kat dyod rektifye, de rezistans aktyèl limite apeprè 100KΩ ak de kondansateur elektwolitik sou 330μF; se kous la osilasyon konvèsyon sitou ki konpoze de de gwo-pouvwa switch tib nan menm kalite enstale sou menm koule chalè a.
Apre fuzib AC a kònen, fèmen pouvwa a epi deploge ploge kouran an. Premyèman, ak anpil atansyon obsève si aparans nan chak eleman wo-vòltaj sou tablo sikwi a te kraze ak boule oswa tras la nan elektwolit debòde. Si pa gen okenn anòmal, sèvi ak yon miltimèt pou mezire valè tèminal opinyon an. Si li se mwens pase 200KΩ, ki endike ke gen yon kous kout pasyèl nan fen dèyè a, ak Lè sa a, mezire rezistans ki genyen ant poto yo e ak c nan de tib yo switch gwo-pouvwa respektivman. Si li se mwens pase 100KΩ, sa vle di ke tib switch la domaje. Mezire rezistans pou pi devan ak ranvèse nan kat dyod redresman yo ak rezistans nan de rezistans yo limite aktyèl, sèvi ak yon miltimèt mezire kondisyon yo chaj ak egzeyat pou detèmine si li nòmal. Anplis de sa, lè ranplase tib la chanje, si ou pa ka jwenn menm kalite pwodwi epi chwazi yon ranplasan, ou ta dwe peye atansyon sou pèseptè-emetè ranvèse vòltaj la pann Vceo, maksimòm akseptab pèseptè pouvwa dissipation pcm, ak pèseptè-baz la. vòltaj pann ranvèse. Paramèt yo nan vòltaj kwazman Vcbo a ta dwe pi gran pase oswa egal a paramèt yo nan tranzistò orijinal la. Yon lòt bagay ou dwe peye atansyon a se: lè yo jwenn yon sèten eleman yo dwe domaje, li pa dwe vire sou dirèkteman apre ranplasman, otreman eleman nan ranplase ka domaje paske lòt eleman wo-vòltaj yo toujou defo. Li nesesè pou fè yon enspeksyon konplè ak mezi tout konpozan wo-vòltaj nan kous la mansyone pi wo a anvan fòt la kònen fuse ka konplètman regle.
Fòt 2: Pa gen pwodiksyon vòltaj DC oswa pwodiksyon vòltaj enstab
Analiz fay ak depanaj: Si fuse a entak, pa gen okenn pwodiksyon vòltaj DC nan tout nivo anba kondisyon chaj. Rezon ki fè posib yo se: kous louvri ak kous kout nan ekipman pou pouvwa a, echèk nan sikwi pwoteksyon ovèrvoltaj ak surkouran, ak echèk nan kous la osilasyon. Chaj la nan ekipman pou pouvwa a twò lou, dyòd redresman an nan sikwi filtre redresman wo-frekans la kraze, ak kondansateur filtre a koule, elatriye Metòd tretman an se: sèvi ak yon miltimèt pou mezire rezistans tè a nan tablo sistèm lan. plis 5V ekipman pou pouvwa. Si li pi gran pase 0.8Ω, sa vle di pa gen okenn kous kout sou tablo sistèm lan; chanje konfigirasyon mikwo-òdinatè a nan minimòm, se sèlman tablo prensipal la, ekipman pou pouvwa, ak buzzer yo rete nan machin nan. Mezire vòltaj DC nan chak tèminal pwodiksyon, si pa gen okenn pwodiksyon toujou, sa vle di ke fay la se nan kous la kontwòl nan ekipman pou pouvwa a mikro. Sikwi kontwòl la sitou konpoze de yon kontwolè ekipman pou pouvwa switching entegre (TL -496, GS3424, elatriye) ak yon sikwi pwoteksyon ovèvoltaj. Kit sikwi kontwòl la ap travay nòmalman dirèkteman gen rapò ak si vòltaj DC a se pwodiksyon oswa ou pa. Sikwi pwoteksyon ovèvoltaj la sitou konpoze de triyod ki ba-pouvwa oswa tiristor ak konpozan ki gen rapò. Yon miltimèt ka itilize pou mezire si triyod la kraze (si li se yon tiristor, li bezwen soude ak mezire), epi si rezistans ki gen rapò ak kapasite yo domaje. Finalman, sèvi ak yon miltimèt pou mezire statikman si wi ou non dyòd redresman an ak kondansateur filtre ba-vòltaj nan kous la filtre segondè-frekans yo domaje.
Fòt 3: Ekipman pou pouvwa a gen pwodiksyon, men pa gen okenn ekspozisyon lè li se limen
Analiz fay ak depanaj: Kòz posib fay sa a se ke tan reta nan opinyon siyal reset pa "pOWERGOOD" pa ase, oswa pa gen okenn pwodiksyon soti nan "pOWERGOOD".
Apre kòmanse, sèvi ak yon voltmèt pou mezire tèminal pwodiksyon "pOWERGOOD" (konekte ak PIN 1 nan ploge pouvwa lame a). Si pa gen plis 5V pwodiksyon, tcheke eleman reta yo. Si gen plis pwodiksyon 5V, ranplase kondansateur reta nan kous reta a. Kapab.
Fay 4: Kapasite chaj pouvwa pòv
Analiz fay ak eliminasyon: Ekipman pou pouvwa a ka travay nòmalman lè li sèlman bay pouvwa pou plak mèr la ak kondwi diskèt la. Lè disk la difisil ak kondwi CD-ROM konekte, ekran an vin blan epi li pa ka travay nòmalman. Rezon ki fè posib yo se: pwen fonksyònman tranzistò a pa chwazi byen, kondansateur filtre wo-vòltaj la koule oswa domaje, dyod Zener chofe ak koule, dyod redresman domaje, elatriye.
Chanje tranzistò yo nan kous la osile ogmante benefis la, oswa ogmante pwen an fonksyone nan tranzistò yo. Apre detekte pati ki gen pwoblèm yo ak yon miltimèt, ranplase tiristor, dyod Zener, kondansateur filtre wo-vòltaj oswa dyod redresman.
Fay 5: Pa gen pwodiksyon DC
Pati yo ki ka defo yo se: fuse a kònen, konvètisè a pa travay, ak kous la kontwòl se defo. Louvri bwat pouvwa a epi li te jwenn ke yo te retire fuse a. Dapre fidbak itilizatè a, fuse a te ranplase ak boule repete. Soude dyod redresman an ak tib switch pouvwa konvètisè a, epi tcheke avèk yon miltimèt ke tout bagay se nòmal, epi sèvi ak yon Kovèti pou segondè-enpedans yo tcheke ke pa gen okenn kous kout nan tèminal la opinyon AC. Tcheke ke kondansateur filtre redresman an nòmal. Jije soti nan fuzib la kònen, kote fay la ta dwe devan likidasyon prensipal la nan konvètisè a, men pa gen okenn sikwi kout yo te jwenn. Te oblije retabli eta orijinal la, chanje fuse a ak pouvwa sou eksperyans la. Vire AC ekipman pou pouvwa a, fusible a kònen, imedyatman dekonekte AC pouvwa ekipman pou enspeksyon, tib fuse a boule nwa. Li ka wè ke gen yon kous kout grav nan kous la opinyon AC, dekonekte opinyon AC nan pon an redresman. Ajoute fusibles nan tou de bout D' AC nan pon redresman an, epi konekte yo dirèkteman pou ekipman pou pouvwa AC. Limen ekipman pou pouvwa a, vantilatè ekipman pou pouvwa reglemante wotasyon nòmalman, ak vòltaj pwodiksyon DC nan chak tès se nòmal. Li ka wè ke kote fay la se nan kous la filtre AC, men li se initil yo detekte li ak yon miltimèt. Nan moman sa a, mwen te panse de yon metòd altènatif, epi retire de kondansateur filtre AC nan yon lòt ekipman pou ranplase yo. (Paske soude a se senp, ranplase kondansateur yo an premye.) Tès pouvwa-sou, DC estabilize ekipman pou pouvwa a travay nòmalman. Li ka wè ke kote fay la se nan de kondansateur yo, teste ak yon izolasyon wo-vòltaj, ak youn nan kondansateur yo gen yon pann wo-vòltaj.
Fòt 6: Odinatè a tcheke pwòp tèt ou apre yo fin kòmanse moute, ak bòt la se nòmal. Lè ekran an mande "INSERTSYSTEMDISKINDRIVEAANDPRESSANYKEY", mete yon disk DOS, epi kondui diskèt la pa li disk la.
Soti nan analiz la nan fenomèn nan fay, kote a fay se nan kondwi a diskèt, adaptè a diskèt oswa sistèm nan. Apre metòd sibstitisyon an, li pwouve ke adaptè diskèt la ak kondwi ki gen kapasite sou machin sa a bon. Finalman, retire mèr la pou verifye ke li bon. Apre retabli eta orijinal la, pouvwa sou ak tès, fay la pa ka elimine. Se konsa, sispèk pati nan ekipman pou pouvwa.
Deploge 5-pous ploge kouran kondwi diskèt la nan ka a. Limen pouvwa a, tcheke pwodiksyon DC ak yon miltimèt, plis 5V, plis 12V yo nòmal. Fèmen pouvwa a ak ploge nan ploge pouvwa a nan kondwi a diskèt, ak Lè sa a, vire l 'ankò, ak fay la rete san okenn chanjman. Finalman, anba chaj plen, pwodiksyon an DC plis 5V se plis 4.1V, ak plis 2V se plis 10.4V. Vòltaj pwodiksyon ki pi ba nan ekipman pou pouvwa a afekte operasyon nòmal nan motè kondwi diskèt la, sa ki lakòz echèk li disk la nòmalman. Apre yo fin jwenn kòz la, retire ekipman pou pouvwa a pou antretyen. Lè chaj la limyè, pwodiksyon pouvwa a nòmal; lè chaj la lou, pwodiksyon pouvwa a diminye. Li montre ke kapasite chaj nan ekipman pou pouvwa a reglemante redwi. Louvri kouvèti a nan bwat ekipman pou pouvwa a, epi sèvi ak yon osiloskop pou detekte ke anplitid la vag nan tèminal 8 ak 11 nan eleman TL494 la ak tib anplifikatè siyal la pa afekte pa chaj la. Lè yo detekte ond nan likidasyon plis 5V nan konvètisè a, chaj la pral afekte li, men ranje chanjman an piti anpil. Se poutèt sa, li sispèk ke gout nan vòltaj pi devan nan dyòd la redresman plis 5V vin pi gwo, sa ki lakòz yon diminisyon nan kapasite pwodiksyon an. Apre ranplase tib la redresman plis 5V, pouvwa sou tès la ankò, fòt la pa ka regle, ak antretyen an se nan pwoblèm nan moman sa a. Apre yon analiz kalm, faktè ki afekte pwodiksyon DC se tou tib switch pouvwa a. Apre ranplase tib switch pouvwa a, kòmanse tès la. Lè chaj la chanje, pwodiksyon DC nòmal, epi fay la elimine. Yo teste tib pouvwa ranplase a ak JL-1, epi agrandisman an piti anpil. Apre sa, mwen te aprann nan men itilizatè a ke machin sa a ap travay kontinyèlman pou plis pase 4 ane. Sa a se fayit la nan tib la pouvwa aje. Soti nan ka sa a, li ka konkli ke lè mikwo-òdinatè a echwe, yo ta dwe tcheke vòltaj pwodiksyon an nan ekipman pou pouvwa DC a an premye, ki se trè benefik pou pèsonèl antretyen yo etwat sijè ki abòde nan fay la epi byen vit elimine fay la.
