Pou osiloskop dijital, gen 2 metòd prensipal tès jitter:
1) Adopte mòd echantiyon ekivalan nan osiloskop depo dijital oswa dirèkteman itilize osiloskop echantiyon an pou mezire timè distribisyon an atravè estatistik istogram. Dezavantaj nan echantiyon ekivalan se ke li pa ka elimine efè pwòp deklanche osiloskop la sou rezilta tès yo, epi paske li adopte mòd nan fonksyone nan deklannche miltip, akizisyon miltip, ak ekspozisyon kimilatif, li sijè a plis limit pou konsepsyon sikwi. ak debogaj, epi li enposib pote soti nan analiz apwofondi jitter.

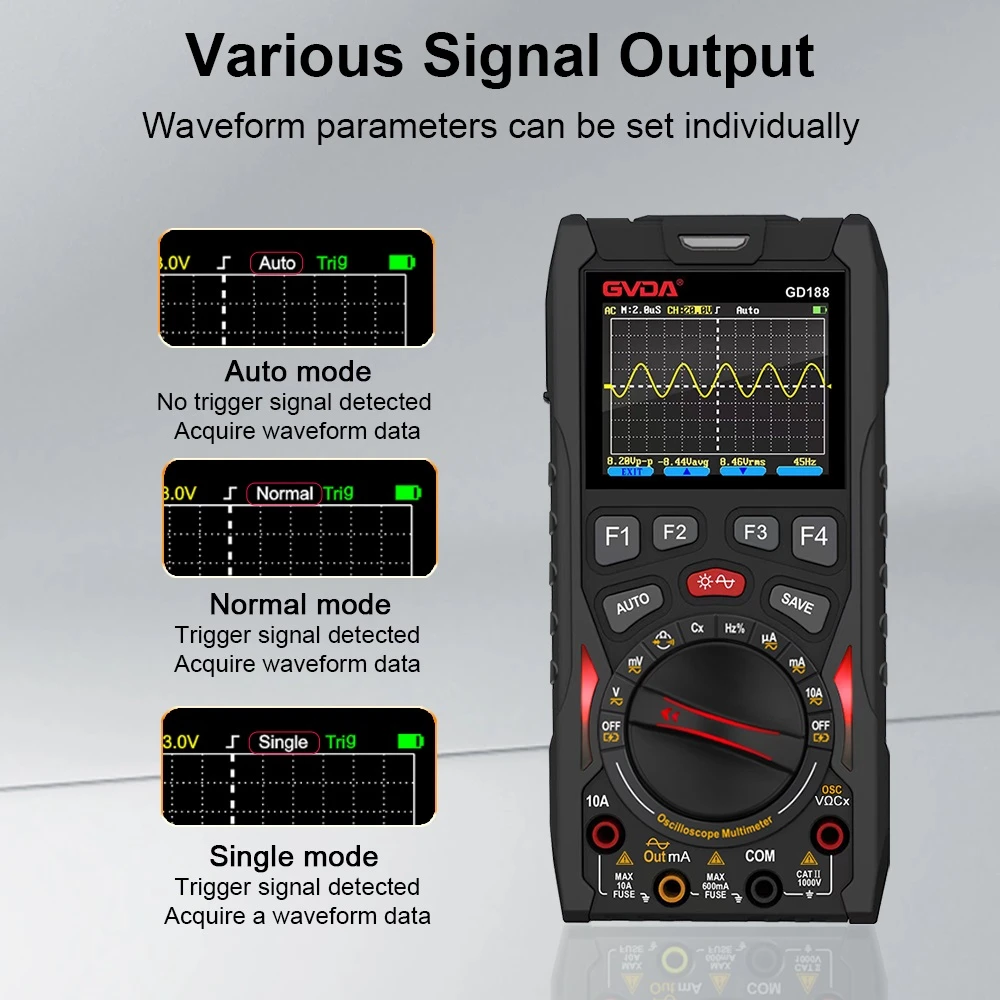

(2) Metòd ki pi popilè a se sèvi ak mòd kaptire an tan reyèl nan osiloskop depo dijital, yon sèl deklanche, akizisyon kontinyèl nan yon gwo kantite done, ak lojisyèl an korespondan tès jitter pou tès jitter. Konpare ak metòd echantiyon ekivalan a, li elimine enpak pwòp deklanche osiloskop la sou rezilta tès yo, epi li kapab pote analiz konplèks ak dekonpozisyon jitter pou jwenn chak eleman jitter, ede konsèpteur ak tèsteur yo analize kòz jitter. , e menm estime BER sistèm nan atravè dekonpozisyon jitter. Pou egzanp, nan US National Committee for Information Standards (INCITS) anba òganizasyon an T11.2 nan jitter ak siyal entegrite metodoloji (MJSQ), rekòmande Tektronix osiloskop an tan reyèl ak lojisyèl analiz TDSJIT3 jitter pou tès ak analiz jitter. Figi 1 montre rezilta tès TDSJIT3 an tan reyèl.
Tès Jitter
Jitter ka dekri kòm yon chanjman distribisyon nan peryòd la oswa faz nan bor batman kè adjasan, oswa menm bor batman kè ki pa adjasan. Paramèt sa yo apwopriye pou tcheke revèy alontèm ak kout tèm ak estabilite done. Lè yo analize metrik jitter nan plis pwofondè, rezilta tès jitter yo itilize pou predi pèfòmans transfè done sistèm konplèks yo.
Sik jitter yo itilize pou mezire tan an kwen nan revèy oswa pwen echantiyon sik done yo. Pou egzanp, lè w mezire tan ki genyen ant kwen k ap monte nan 1,000 sik revèy, ou ka echantiyon yon peryòd estatistik ak estatistik yo pral di w bon jan kalite a nan siyal la. Devyasyon estanda a vin RMS sik jitter, epi sik maksimòm la soustraksyon nan sik minimòm lan pou jwenn jitter sik pik-a-pik. Presizyon chak mezi sik diferan detèmine presizyon mezi jitter la.
