Nan jaden modèn kontwòl automatisation endistriyèl, gen anpil metòd pou pwezante konpozan. Isit la se yon solisyon aplike pa yon tejè lazè prism-mwens.
Telemètre lazè prismless a gen yon fonksyon pwodiksyon seri RS232 estanda, epi li ka kontinyèlman kolekte yon done chak 0.7 segonn. Enstriman an transmèt distans la mezire mezire, distans vètikal, distans orizontal, ang enklinezon ak lòt paramèt nan òdinatè a atravè pò a done RS232, ak òdinatè a jije pozisyon nan sib la dapre done yo jwenn, konsa tankou kontwole pati yo mekanik. chanje pozisyon sib la epi reyalize kontwòl otomatik wotè. Objektif.
Karakteristik estriktirèl li yo pèmèt ou tou senpleman vize nan pwen wouj la nan oculaire a, vize, epi peze bouton an lansman, epi ou ka jwenn done tankou distans ak wotè nan 1 segonn san yo pa bezwen yon prism kòm yon sib meditativ. Karakteristik mezi li yo se ke li ka mezire done tankou distans orizontal, enklinasyon ak wotè lè l sèvi avèk operasyon meni milti-fonksyon ak Capteur enklinezon entegre (200 kalite ak 200LR kalite). An tèm de itilizasyon, li se plis konsiderasyon nan bezwen kliyan yo, bay fonksyon tankou operasyon gòch, telechaje done, ak si ou vle deklanche kontwòl remote.
Anplis de sa, li se menm plis pouvwa pou itilize nan konbinezon ak opsyon tankou [MapStar] (MapStar), ki ka imedyatman vin pi pòtab X, Y, Z sistèm mezi twa dimansyon, epi yo ka itilize nan pò pwodiksyon done, pèseptè, lojisyèl ak lòt opsyon Pou satisfè bezwen mezi pi laj kliyan yo.

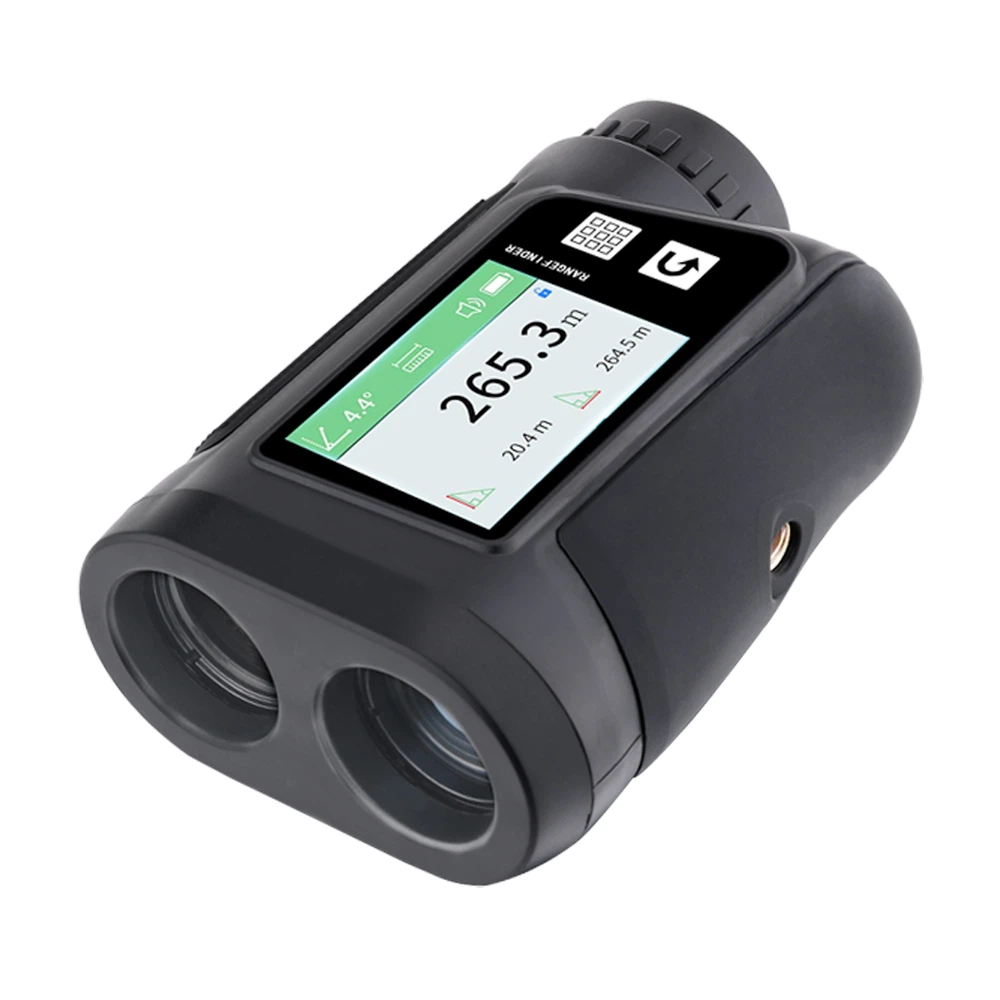

Karakteristik estriktirèl: Vize ocular-----yon pwen vize wouj andedan oculaire vize a ede w vize sib la avèk presizyon. Entansite pwen wouj la se reglabl pou adapte yo ak diferan anviwònman limyè. Iwa transmèt la transmèt siyal lazè enfrawouj atravè glas la transmèt. Iwa reseptè-------Iwa reseptè resevwa reyon enfrawouj yo reflete epi transmèt siyal la nan sikwi entèn enstriman an pou kalkile. Bouton operasyon------Twa bouton operasyon ka fè plizyè douzèn operasyon atravè koperasyon diferan pou satisfè bezwen travay diferan. Loudspeaker-------rapòte ou kondisyon travay enstriman an atravè diferan son. Ekran LCD------Ekran LCD retroeklere ak presizyon ka satisfè bezwen operasyon lajounen kou lannwit ou yo epi montre done ou vle yo nenpòt lè, nenpòt kote. Pò a pwodiksyon done bay fonksyon an nan telechaje done, ou sèlman bezwen telechaje done yo nan pò a pwodiksyon done pou plis detay pwosesis.
Estrikti entèn: Li se sitou ki konpoze de yon Capteur lazè gwo echèl, yon Capteur enklinezon likid, yon oculaire vize ak yon pò pwodiksyon done. Konbine Capteur a ak lojisyèl, opere atravè twa bouton ki sou de panno enstriman an, epi jwenn done sou ekspozisyon LCD sou panèl la dèyè.
Ki jan li fonksyone: Bay distans enstantane ak valè ang atravè yon Capteur lazè ak Capteur enklinezon. Pandan mezi a, yon gwo bout bwa reyon enfrawouj emèt soti nan glas transmetè a, ak reyon enfrawouj yo reflete tounen nan glas reseptè a lè yo frape sib la. Capteur lazè a kalkile valè distans la lè li kalkile tan ki pase nan batman kè kout enfrawouj la, epi Capteur enklinezon an responsab pou mezire ang vètikal la. , Kalkile epi detèmine done yo tankou wotè, ang elevasyon, enklinasyon, distans orizontal, elatriye.
Avèk gwo sansiblite espèk, li ka mezire sib meditativ ak ki pa meditativ. Distans maksimòm lan ka 600 mèt (2000 pye), men distans maksimòm aktyèl la afekte pa sib espesifik ak anviwònman ki antoure a, ki detèmine pa anviwònman ki antoure a. Capteur enklinezon an se kapab mezire 360 degre, enstriman an parèt pa Capteur enklinezon an kòm ± 180 degre, enstriman an kenbe orizontal se 0 degre, wotasyon an anwo se plis valè, ak wotasyon an anba se - valè.
